ARCHLine.XP 2023 zapewnia obsługę projektu BIM od początku do końca, od projektu koncepcyjnego po stworzenie szczegółowego modelu 3D wraz z pełną dokumentacją.
Wysłuchaliśmy naszych użytkowników i w nowej wersji programu zaimplementowano ponad trzydzieści propozycji/zmian/poprawek.
Główne nowości ARCHLine.XP 2023:
- Nowy, realistyczny silnik renderujący
- Import/eksport IFC 4
- Zoptymalizowane polecenia i sposoby pracy
- Czystszy rzut piętra z własną reprezentacją 2D, którą można przypisać do obiektu 3D
Interfejs

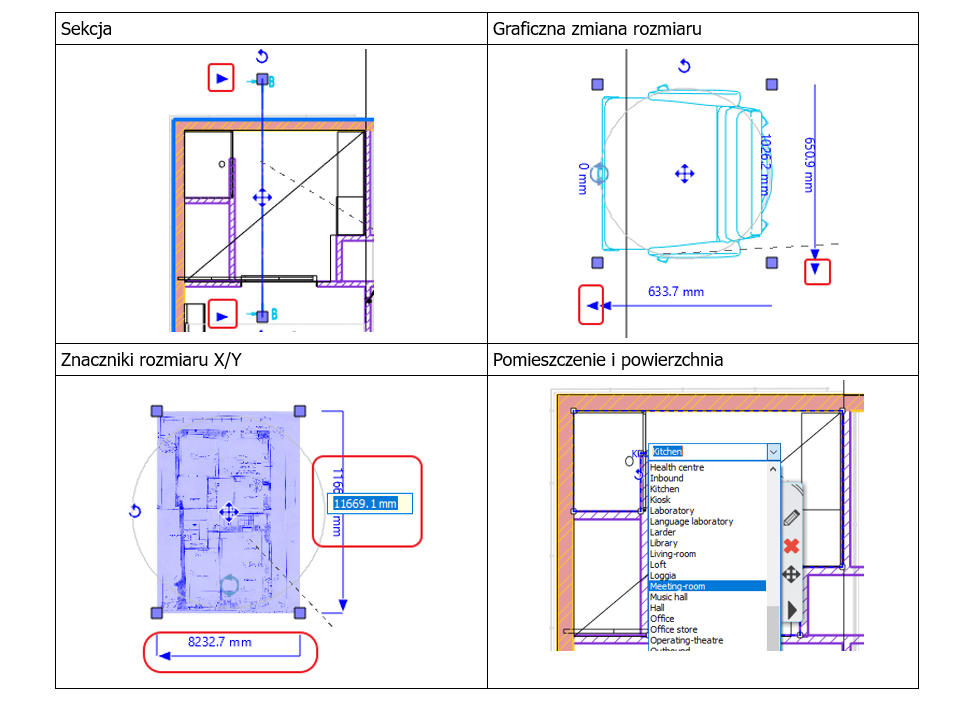

Nowe punkty kontrolne:
- Sekcja - Utwórz/odśwież sekcję jednym kliknięciem
- Zmiana rozmiaru obiektu graficznie
- Obraz ze znacznikiem edycji rozmiaru X/Y
- Pole listy "Pomieszczenie i powierzchnia" umożliwia szybką edycję nazwy pomieszczenia
Zaktualizowanie okien dialogowych lub innych formularzy narzędzi w ARCHLine.XP:
- Jednolity wygląd okna dialogowego właściwości narzędzia "Schody"
- Jednolity wygląd okna dialogowego właściwości narzędzia "Pomieszczenie i powierzchnia"
Zoptymalizowane polecenia i sposób pracy
Przegląd rodzinny
Rodzina to grupa elementów z biblioteki, które mają wspólny zestaw parametrów, ale wartości przypisane do parametrów mogą się różnić. Elementy w rodzinie nazywane są wariantami.
Graficzne skalowanie obiektów
Obiekty można teraz dodatkowo skalować graficznie za pomocą niebieskich strzałek w kierunku poziomym i pionowym. Strzałka pojawia się z boku, na który wskazuje strzałka rozmiaru numerycznego.
Pozycjonowanie panoramy HDR
Pozycjonowanie panoramy pomaga ustawić pozycję obrazu HDR w tle.
Cechy architektonicznie
Wysokość dwupoziomowa
Czasami przekrój piętra jest podzielony ze względu na topografię.
Możesz utworzyć poziom podziału w obrębie kondygnacji, aby łatwiej było odnieść się do tej wysokości.
Zbrojenie
Nowe narzędzie "Zbrojenie" umożliwia umieszczanie predefiniowanych kształtów prętów zbrojeniowych lub niestandardowych prętów zbrojeniowych w celu zbrojenia betonowych elementów, takich jak słupy belki i płyty.
Edycja geometrii schodów
Każde z ramion biegu schodów można w razie potrzeby wydłużyć podczas edycji schodów.
Animacja budowy
Animacja budowy wizualnie opisuje sekwencję budowy za pomocą osi czasu programu. Symulacja ta oferuje wizualną reprezentację etapów budowy projektu i stanowi doskonałe uzupełnienie rysunków i zestawień 2D. Ułatwia zrozumiene projektu. Wynikiem jest animacja 3D z krótkimi klipami wygenerowanymi z okresów i selekcji przypisanych do danych faz projektu.
"Pomieszczenie i powierzchnia" - zestawienie wymienne
Możesz dowolnie zmieniać kolejność danych wyświetlanych na znaczniku pomieszczenia.
"Pomieszczenie i powierzchnia" - zmiania nazwy pomieszczenia
Nazwę pomieszczenia można zmienić z rzutu kondygnacji na liście rozwijanej w umieszczonym znaczniku pomieszczenia i powierzchni.
Poprawiona funkcjonalność
Edycja krzywej typu "splajn" przez wierzchołki sterujące lub punkty dopasowania.
Edycja splajnu za pomocą wierzchołków sterujących zapewnia lepszą kontrolę nad kształtowaniem małego fragmentu niż edycja za pomocą punktów dopasowania.
Wierzchołki sterujące są oznaczone fioletowymi kropkami, a punkty są oznaczone niebieskimi kropkami.
Domykanie profilu prostopadłego
Celem polecenia jest ułatwienie dokładniejszego rysowania. Polecenie uzupełnia polilinię prostopadłym zamknięciem.
Łączenie ścian – nowa funkcjonalność
Jeśli punkt końcowy ściany wypada wewnątrz innej ściany, program automatycznie tworzy połączenie „T”.
Zestawy wymiarowania ścian
Zestawy można tworzyć i aktywować w menu wstążki.
Polecenie tworzenia wyświetla listę określonych przez użytkownika i gotowych zestawów w nowym menu wstążki.
Tworzenie ścian z wymiarami
Zestaw wymiarów można przypisać do każdej ściany. Możliwe jest ustawienie, które typy łańcuchów wymiarowych są generowane. Opcję można włączać i wyłączać.
Dwupunktowa perspektywa na rzucie kondygnacji
Możesz stworzyć nowy widok perspektywiczny w 2D z poziomym polem widzenia poprzez wskazanie dwóch punktów.
Standard IFC4
Teraz ARCHLine.XP obsługuje import i eksport zarówno wersji IFC2x3, jak i IFC4.
Wbudowany edytor formatu tekstu sformatowanego (RTF)
ARCHLine.XP 2023 umożliwia importowanie tekstu w formacie Rich Text (RTF).
Dokumenty RTF można importować z programu Microsoft Word i wielu innych edytorów tekstu.
Zaimportowany tekst RTF zachowuje większość swojego formatowania w ARCHLine.XP.
Cechy wydruku - Modernizacja układu druku
Zarządzanie arkuszem zostało uproszczone dzięki pojawieniu się okna dialogowego Właściwości układu („Layout”). Istotne parametry wymiarowania można ustawić bezpośrednio za pomocą znaczników na rysunku.
Nowe znaczniki pomagają bezpośrednio edytować:
- Skala rysunku
- Skala architektoniczna
- Faza projektu
- Wzór wypełnienia ściany
Nowości w zakresie funkcjonalności projektowania wnętrz
Zarządzanie wariantami projektów w widokach 3D
Możliwe jest wyświetlanie różnych wariantów widoczności warstw w kilku oknach 3D, co ułatwia porównywanie różnych wersji projektu.
Fronty meblowe (moduł KBB) z wieloma uchwytami
Fronty meblowe (drzwi, szuflady) w module KBB mogą mieć teraz więcej niż jeden uchwyt.
Podgląd źródeł światła
Nowe polecenie, które pokazuje wszystkie źródła światła z żółtymi/czarnymi żarówkami w zależności od tego, czy są włączone, czy wyłączone. Jeśli lampa zawiera kilka źródeł światła, program wyświetla liczbę źródeł światła. Klikając na ikonę źródła światła, dostępne są już znane funkcje:
- Podnieś: zmiana wysokości źródła światła.
- Dodaj/edytuj źródło światła: w oknie dialogowym edytora źródła światła możesz zmienić właściwości źródła światła lub dodać nowe źródło światła.
- Włączanie/wyłączanie światła: źródło światła emituje światło w 3D lub nie.
- Intensywność: kontroluje jasność.
- Pokaż lampę: wyświetla obiekt powiązany ze źródłem światła w 3D i 2D.
Lista obiektów w projekcie zawiera teraz źródła światła
Polecenie „Lista elementów”, otwierane z rzutu kondygnacji, pokaże nam, ile źródeł światła zostało umieszczonych w projekcie.
Polecenie Znajdź materiał
Selekcja wszystkich elementów zawierających dany materiał.
Reprezentacja obiektów 3D w 2D z grupami zdefiniowanymi przez użytkownika
Do dowolnego obiektu 3D można w prosty sposób przypisać różne reprezentacje 2D.
Zaletą jest bardziej przejrzysty plan piętra. Użycie schematycznych, prostych reprezentacji zamiast rzeczywistego widoku z góry daje bardziej przejrzysty rzut kondygnacji.
